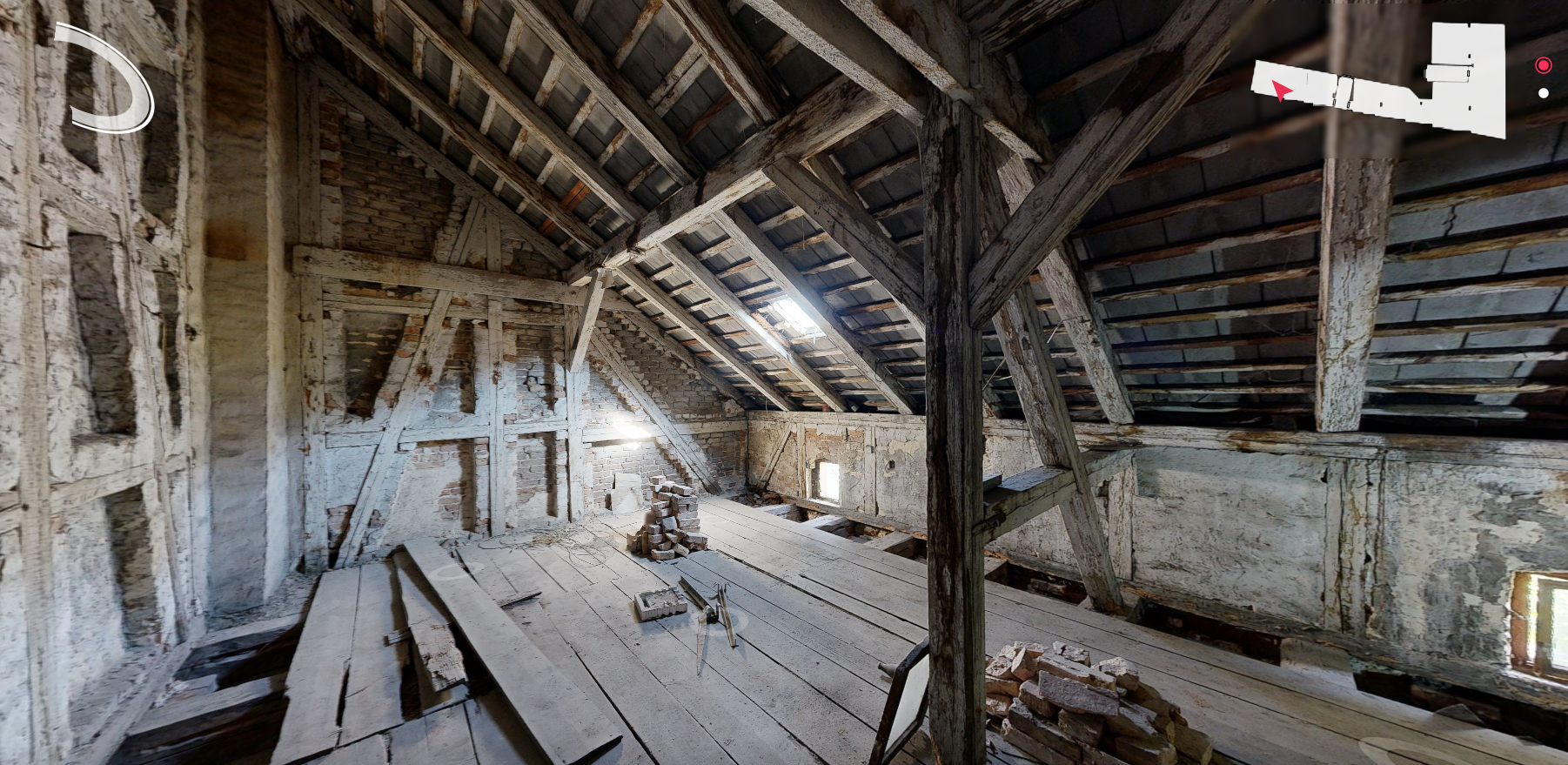

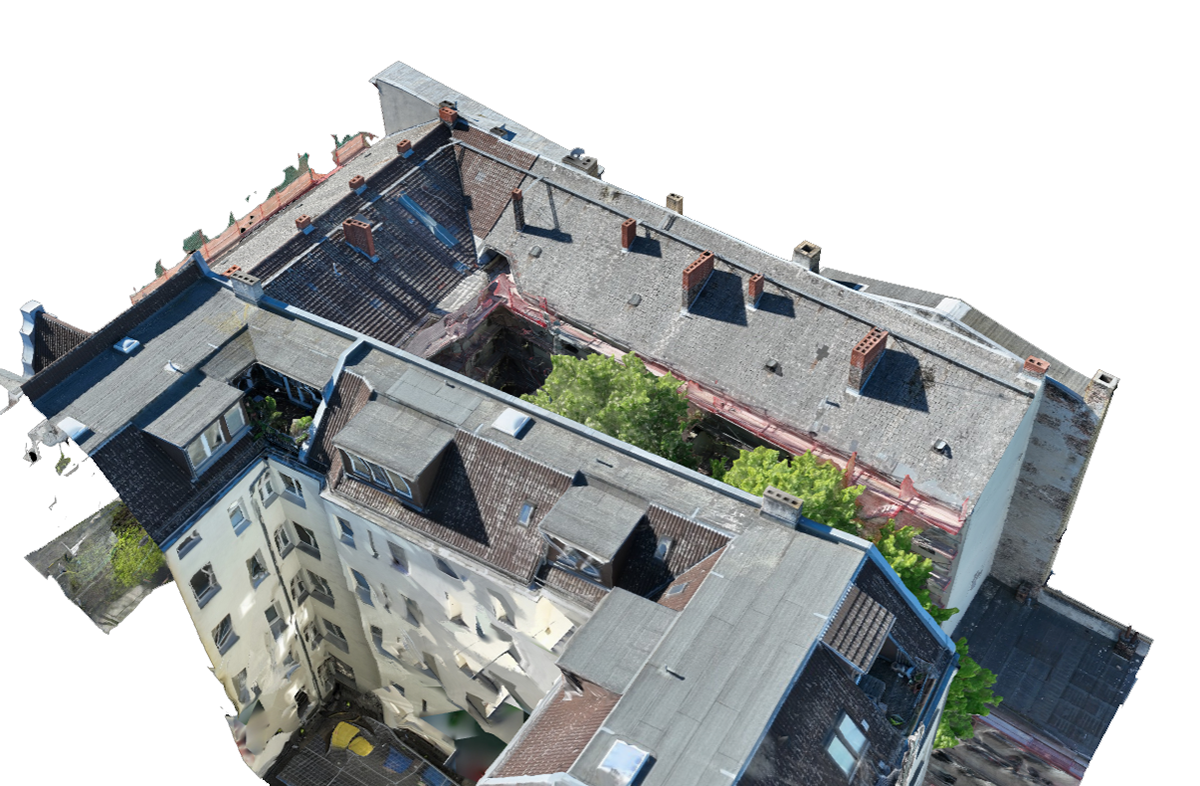

Für Projekte mit Schwerpunkt auf Dachsanierung oder statischer Bestandsanalyse haben wir einen vollständigen Scan-to-Model-Workflow durchgeführt, der sich ausschließlich auf das Dach konzentrierte. Mittels einer Kombination aus Innenraum- und drohnengestütztem Scanning dokumentierten wir alle hölzernen Tragwerkselemente, einschließlich Sparren, Pfetten, Pfosten und Aussteifungen, zusammen mit den Giebelwänden und der Dachgeometrie, und erfassten damit den tatsächlichen Zustand der Konstruktion, statt sich auf veraltete Planunterlagen zu verlassen. Diese Scandaten wurden zu einer dichten Punktwolke verarbeitet, die ein präzises digitales Abbild des Dachs in seinem heutigen Zustand liefert.

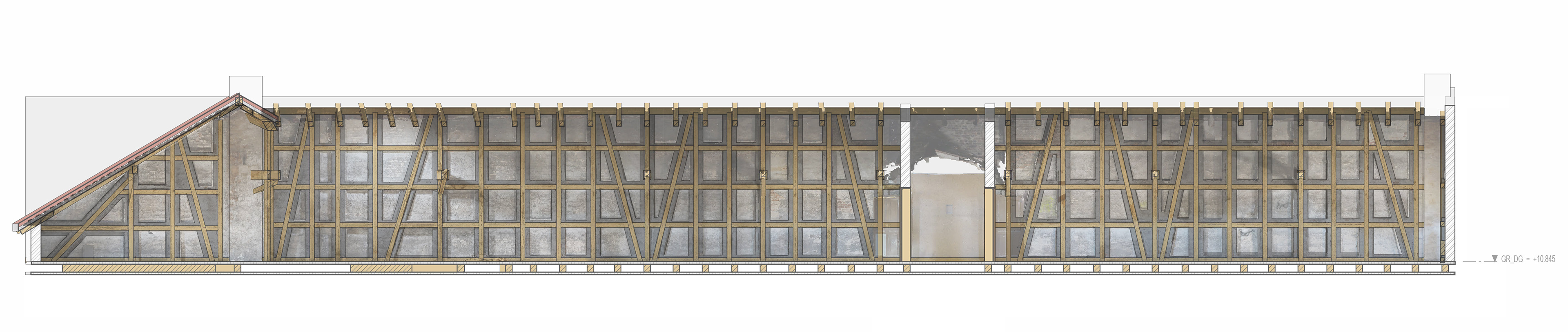

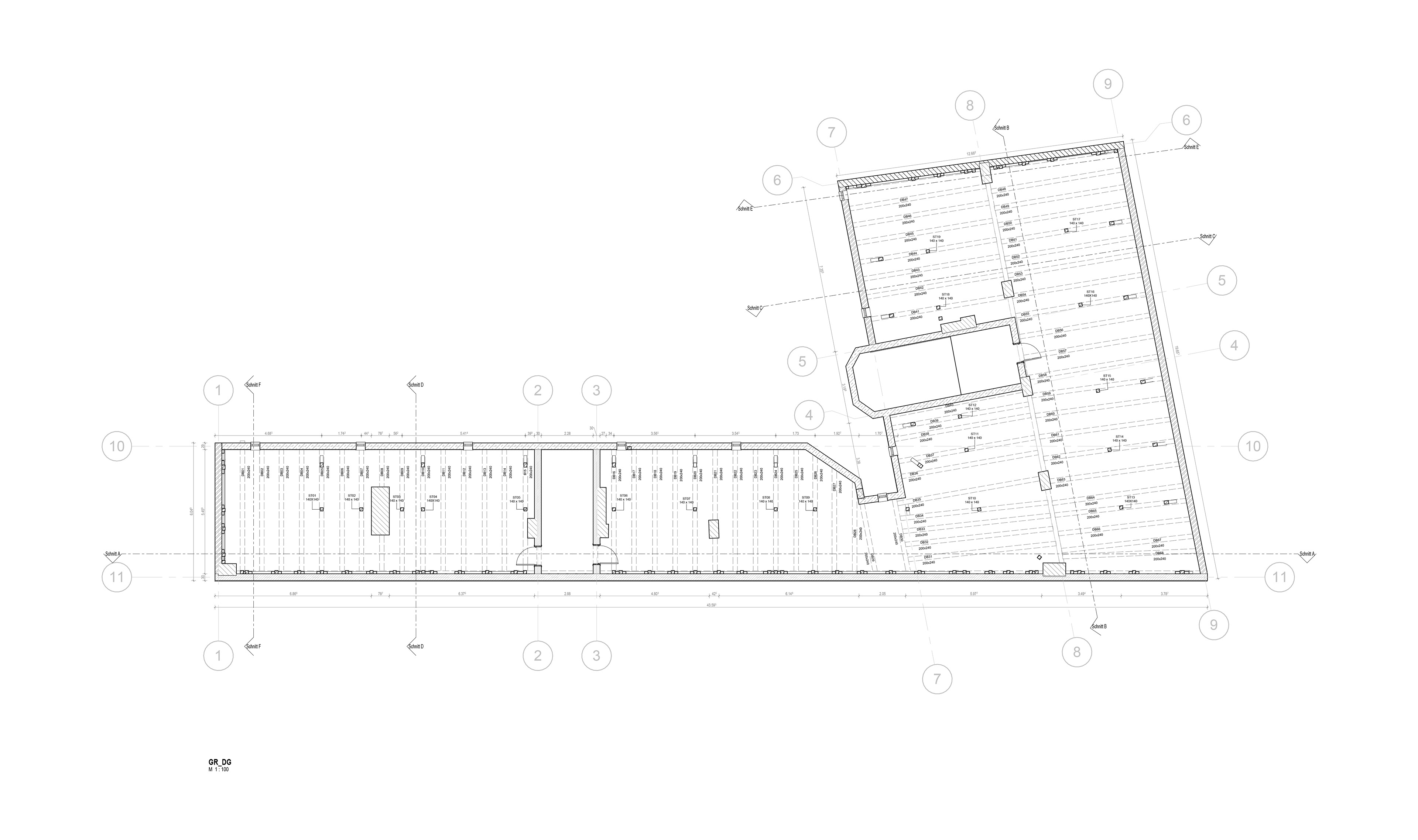

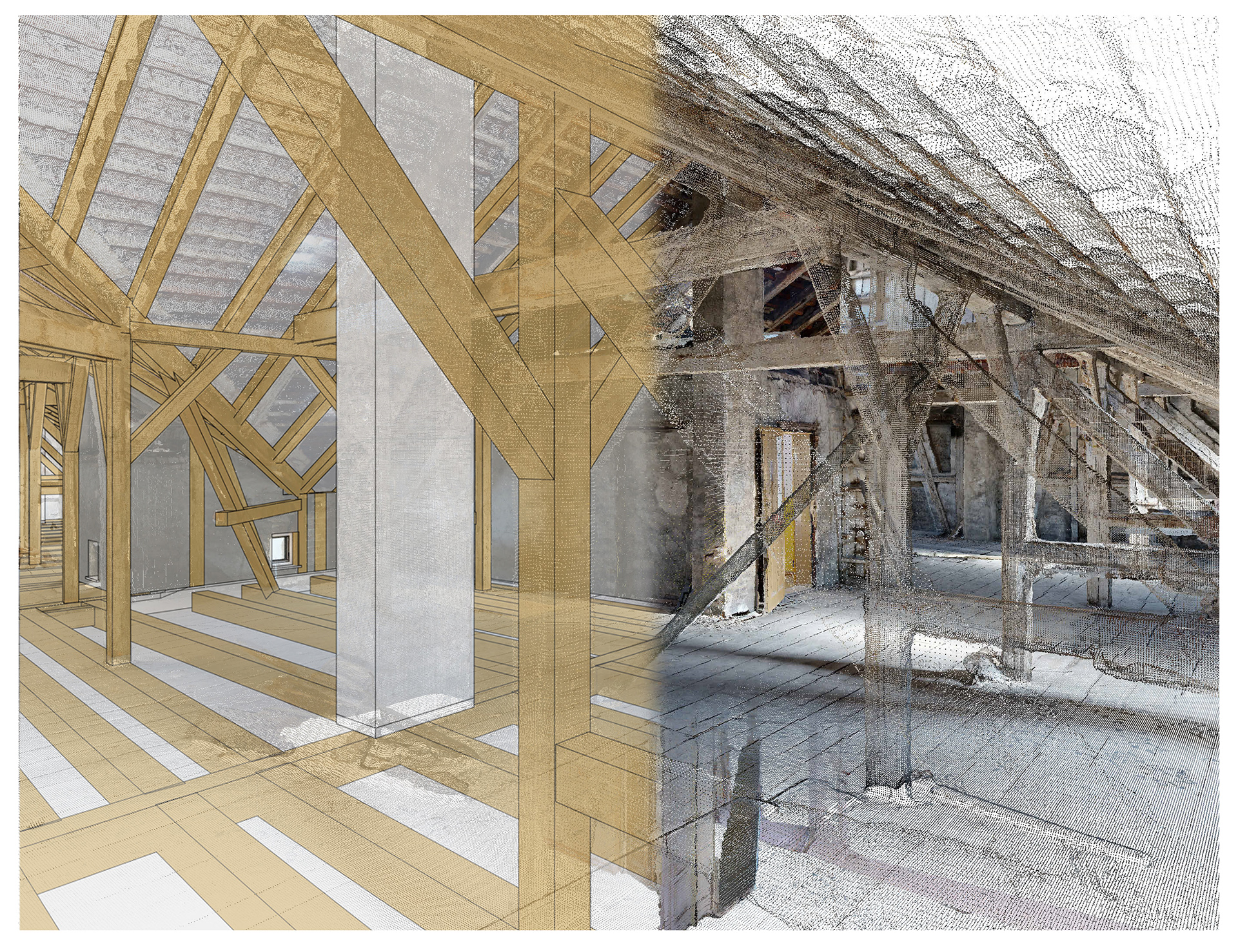

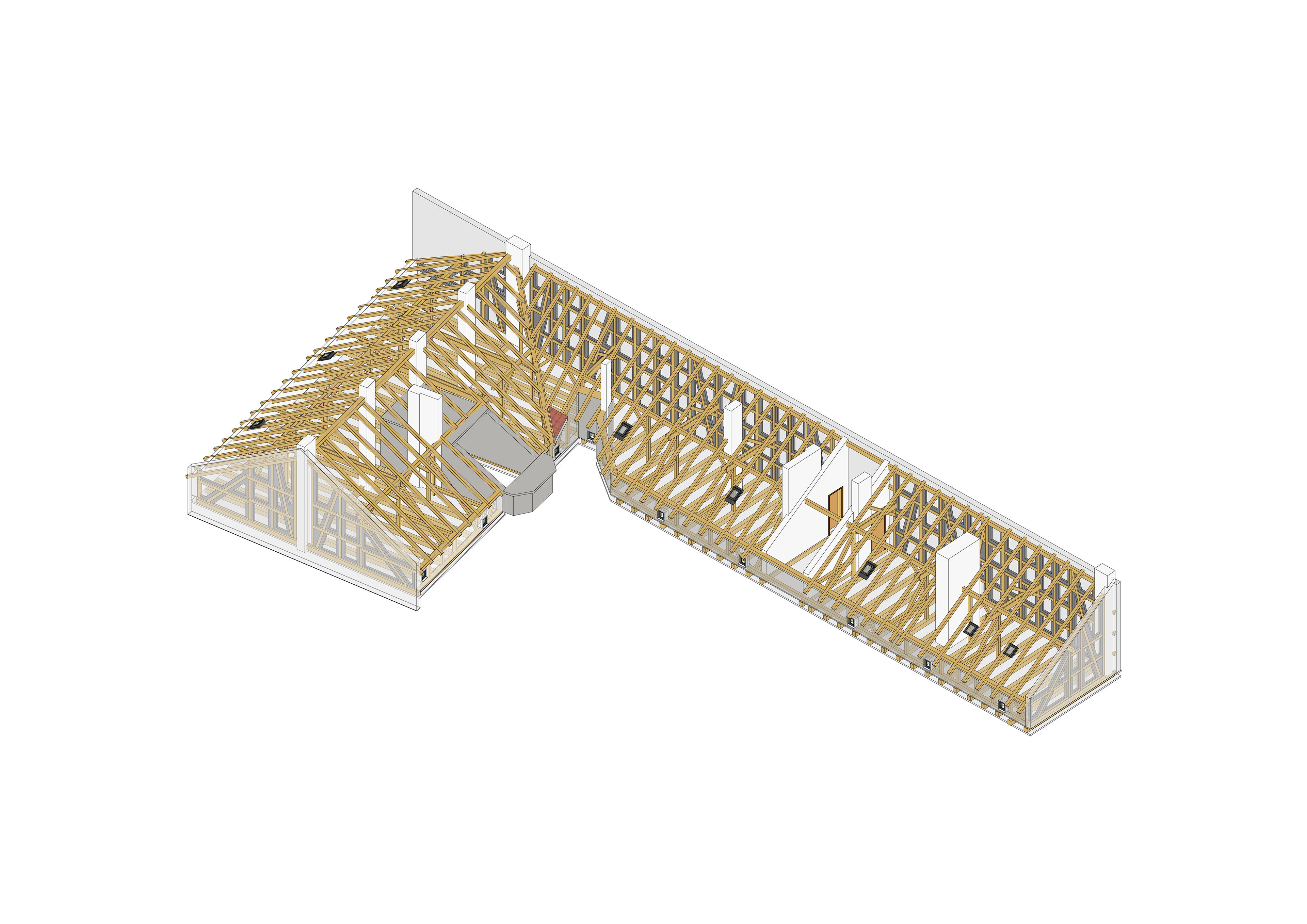

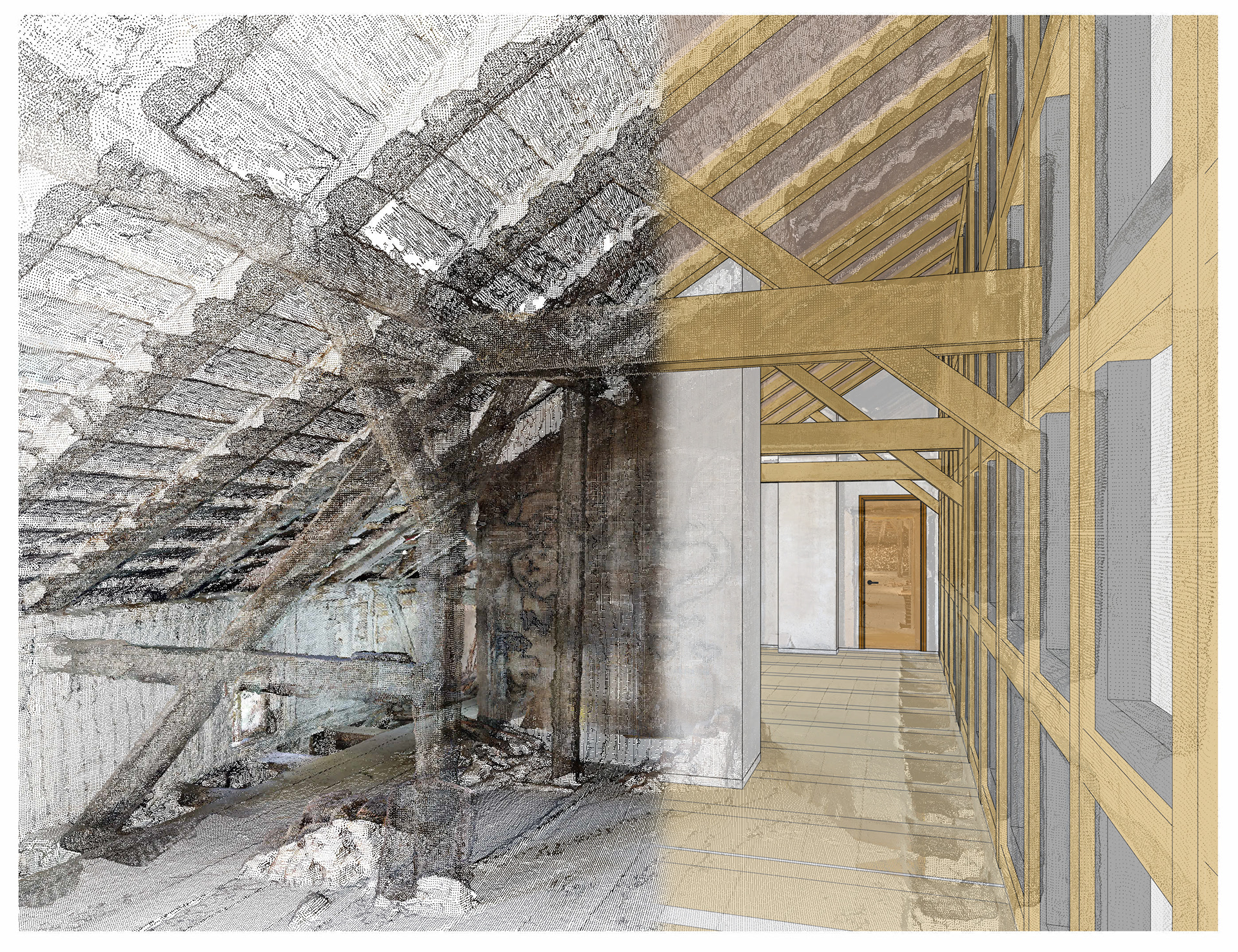

Die Punktwolke diente anschließend als Grundlage für ein detailliertes 3D-Modell, in dem alle Tragwerkselemente mit präzisen Maßen, Positionierungen und Anschlüssen abgebildet wurden. Dieses Bestandsmodell des Dachs bietet Architekten, Tragwerksplanern und Zimmerern eine verlässliche Grundlage für die Planung von Reparaturen, die präzise Berechnung von Materialmengen und die Koordination der Arbeiten.
For projects focused on roof restoration or structural assessment, we carried out a complete scan-to-model workflow dedicated entirely to the roof. Using a combination of interior and drone-based scanning, we documented all wooden structure elements, including rafters, purlins, posts, and bracing, together with the gable walls and roof geometry, capturing the structure's true condition rather than relying on outdated drawings. This scan data was processed into a dense point cloud, providing an accurate digital replica of the roof as it exists today.
The point cloud was then used as the basis for a detailed 3D model, all the structural elements with precise dimensions, positioning, and connections. This as-built roof model gives architects, structural engineers, and carpenters a reliable foundation for planning repairs, calculating materials, and coordinating work with precision.
